Z7型脹套是一種軸與軸套之間的無鍵聯結裝置，此裝置可從外部對軸套施加夾緊力，使軸與軸套之間形成機械壓縮配合，而傳遞扭矩，脹套本身不傳遞任何力矩及負荷。
　　當脹套固定到軸套（轂）的合適位置，按給定的力矩?cái)Q緊螺栓，錐形內圈向軸套施加徑向力，這種強制摩擦聯結可穩定地傳遞大扭矩和負載。
　　脹套夾緊時，各配合表面壓力很大并全部密封，避免了配合面的銹蝕。拆卸時，擰松螺栓，配合面自動放松，軸套及錐形圈自動回復到原始尺寸。
　　此裝置拆裝簡單，適用于中低速傳遞扭矩。

　　標記示例
　　內徑d=140mm，外徑D=230mm的Z7B型脹緊聯結套：脹套Z7B-140×230 JB/T7934-1999

　　Z7型脹套分為三種系列
　　Z7A型—輕型系列雙錐鎖緊盤式
　　Z7B型—標準型系列雙錐鎖緊盤式，優選系列
　　Z7C型—重型系列雙錐鎖緊盤式

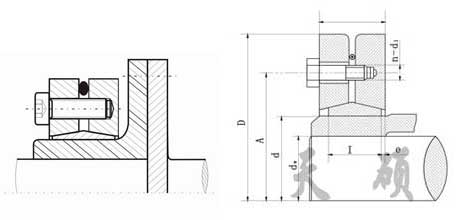

安裝參考范例

Z7A型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)
注：Z7a型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。
